1 引言
隨著Internet和多媒體技術的飛速發展，Internet已由早期的單一數據傳輸網向多媒體數據(視頻、音頻、文本等)綜合傳輸網發展。但Internet提供的只是盡力而為的服務，不能滿足多媒體應用程序對傳輸延遲、包丟失、抖動控制等要求，為了能在傳統的IP網上運行多媒體程序，必須考慮服務質量(Ouality
of Service，QoS)。QoS可用延遲、抖動、吞吐量、丟包率等參數來描述。為了支持網絡的實時傳輸服務，互聯網工作組(Internet
Engineering Task Force，IETF)制定了實時傳輸協議(Real-time Transport Protocol，RTP)。RTP是專門為交互式音頻、視頻、仿真數據等實時媒體應用而設計的輕型傳輸協議，已廣泛應用于各種多媒體傳輸系統中。IP電話作為一種新興業務，因其低廉的話費受到廣大用戶的歡迎。但IP電話中的通話時延、話音失真一直是制約IP電話迅速發展的“瓶頸”。如何確保IP電話的QoS，是IP電話成功與否的關鍵。
結合IP電話系統，從音頻實時傳輸和控制兩方面來討論RTP及實時傳輸控制協議(Real-time TransportControl Protocol，RTCP)應用技術，分析影響媒體流實時傳輸的因素。最后從實際實驗、應用的角度，討論如何獲得當前Internet可行的QoS監測，并針對QoS質量保證提出切實可行的解決方案。
2 實時傳輸協議RTP
RTP是用于Internet上針對多媒體數據流的一種傳輸協議，被定義為在一對一或一對多的傳輸情況下工作，其目的是提供時間信息和實現流同步。RTP通常使用用戶數據報協議(User
Datagram Protocol，UDP)來傳送數據，但RTP也可以在傳輸控制協議(Transmission Control Protocol，TCP)或異步傳輸模式(Asynchronous
Transfer Mode，ATM)等其他協議之上工作。當應用程序開始一個RTP會話時將使用2個端口：1個給RTP，1個給RTCP。RTP本身并不能為按順序傳送數據包提供可靠的傳送機制，也不提供流量控制或擁塞控制，它依靠RTCP提供這些服務。通常RTP算法并不作為一個獨立的網絡層來實現，而是作為應用程序代碼的一部分，RTCP和RTP一起提供流量控制和擁塞控制服務。在RTP會話期間，參與者周期性地傳送RTCP包，RTCP包中含有已發送的數據包的數量、丟失的數據包的數量等統計資料，因此，服務器可以利用這些信息動態地改變傳輸速率，甚至改變有效載荷類型。RTP和RTCP配合使用能以有效的反饋和最小的開銷使傳輸效率最佳化，因而特別適合傳送網上的實時數據。
2.1 RTP數據包

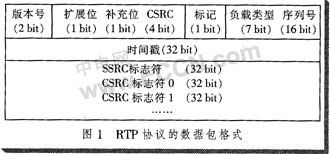

RTP數據包由12個字節的固定RTP頭和不定長的連續媒體數據(視頻幀或音頻幀)組成。RTP協議的數據包格式如圖1所示。
RTP報文頭部分各個參數的意義如下：
- 版本(V)：2bit版本號置2。
- 擴展位(Extension-X)：由使用的RTP框架定義。
- 填充(P)：用以說明包尾是否附有非負荷信息。
- 負載類型(PT)：對音頻或視頻等數據類型予以說明，并說明數據的編碼方式。
- 標志位(Marker-M)：標志位由具體的應用框架定義。
- 序列號(Sequence Number)：為了安全，服務器從一個隨機初始化值開始，每發送一個RTP數據包序列號增加1�？蛻舳丝筛鶕蛄刑栔匦屡帕袛祿捻樞�，并對丟失、損壞和重復的數據包進行檢測。
- 時間戳(Timestamp)：RTP時間戳為同步不同的媒體流提供采樣時間，用于重新建立原始音頻或視頻的時序。另外，它還可以幫助接收方確定數據到達時間的一致性或變化(有時被稱為抖動)。
- 同步源標識(SSRG)：幫助接收方利用發送方生成的唯一的數值來區分多個同時的數據流。SRC必須是一個嚴格的隨機數。
- 作用標識(CSRC)：網絡中使用混合器時，混合器會在RTP報文頭部之后插入新的同步源標識，其作用是區分多個同時的數據流。
2.2 RTP控制協議——RTCP
在RTP會話中，RTCP周期性地給所有參與者發送控制包，應用程序或第三方監控者接受RTCP控制包，從中獲取控制信息，估計當前QoS，以便進行傳輸控制、擁塞處理、錯誤診斷等。
RTCP報文頭部參數首先要區別攜帶不同控制信息的RTCP報文的類型，RTCP報文的類型主要有以下幾種：(1)SR：發送報告，當前活動發送者發送、接收統計;(2)RR：接收報告，非活動發送者接收統計;(3)SDES：源描述項，包括CNAME;(4)BYB：表示結束;(5)APP：應用特定函數。其中最主要的RTCP報文是SR和RR。通常SR報文占總RTCP包數量的25%，RR報文占75%。
通過這5種控制包，RTCP協議實現了以下4個主要功能：
(1)提供數據發布的質量反饋，這是RTCP最主要的功能。作為RTP傳輸協議的一部分，與其他傳輸協議的流和阻塞控制有關。反饋對自適應編碼控制直接起作用。反饋功能由RTCP發送者和接收者報告執行。
(2)送帶有稱作規范名字(CNAME)的RTP源持久傳輸層標識。如發現沖突，或程序重新啟動，SSRC標識可改變，接收者需要CNAME跟蹤參加者。接收者也需要CNAME與相關RTP連接中給定的幾個數據流聯系。
(3)根據參與RTP會話的數量調整RTCP的發送速率。
(4)傳送最小連接控制信息，如參加者辨識。最可能用在“松散控制”連接，那里參加者自由進入或離開，沒有成員控制或參數協調，RTCP充當通往所有參加者的方便通道，但不必支持應用的所有控制通信要求。
3 由RTP包分析影響多媒體數據流實時傳輸的因素
隨著VoIP領域不斷發展，滿足網絡QoS檢測需求的應用也成為引人注目的焦點。IP QoS是指IP的服務質量，也是指IP數據流通過網絡時的性能。目的就是向用戶提供端到端的服務質量保證。有一套度量指標，包括業務可用性、延遲、可變延遲、吞吐量和丟包率等，現就項目中在上海阿爾卡特網絡支援系統有限公司NGN實驗室中所得到的RTP和RTCP包進行分析，主要研究其中3個因素，從而達到對實時流媒體數據進行監控的目的。
3.1 抖動
抖動會引起端到端時延的增加，引起語音質量的降低。在音頻數據的傳輸過程中，由于傳輸延遲的不穩定而造成相鄰數據包接收時刻間隔不穩定，從而產生抖動。消除抖動的主要依據就是RTP包的首部中包含的時間戳字段。時間戳標志著該段音頻數據中第一個采樣點的采樣時間。每兩個RTP包的抖動可以用其RTP包中的RTP時戳和接收的時刻進行計算。
關于包的傳送時間，接收者最先了解到的是它的時間戳和接收者當前時間之間的差值。該差值是：Di=Ri-Si，表示從包被蓋上戳開始，到它在信源的輸出鏈路上被實際發送為止，其中的傳送時間和某個機器時間。RFC
1889建議使用NTP來完成端點的端到端同步，但是也有非同步端點實現存在。
包i和包j之間增加的延遲差(二階效應)計算公式如下：設Rj代表第j個包的接受時刻，Sj代表第j個包的RTP時戳值，則第i個RTP報文與第j個RTP報文間的抖動為D(i，j)
在生成RTCP報文時，其應當傳送的時延抖動的值可用以下公式進行遞推計算
其中：J為要傳送的時延抖動值。對后一項除以16是為了消除連帶噪聲。
抖動是分組交換的必然結果，影響抖動的因素一般和網絡的擁塞程度有關。由于語音同數據在同一條物理線上傳輸，語音數據通常會由于數據報文占用了物理線路而導致阻塞。解決抖動通常采用緩沖隊列來解決(在網關、IAD上均有JitterBuffer來消除抖動)，每收到一個數據包，先將其放人緩沖區，應用程序在緩沖區另一端取數據，只要緩沖區足夠大，抖動一定能被平滑掉。而錯序是由于網絡擁擠而使某些后發的數據包先到達收端而引起的，只要設置足夠大的緩沖區來對數據包重新排序，就能解決這個問題。或者需要IP承載網采用QoS策略，保證語音數據的最高優先級，得到最先發送和獲得高帶寬也是解決抖動問題的主要手段。
3.2 時延
時延是處理和傳輸導致數據不能按時到達的延遲，是影響流媒體數據傳輸的一個主要因素。話音信號在端到端傳輸過程中受到的時延遲滯通常包括：編解碼器引入的時延、打包時延、去抖動時延、承載網上的傳輸節點中排隊、服務處理時延。這些時延累計的總和將影響話質，導致回聲干擾和交互性的劣化。對于VoIP系統，規定時延一般控制在150
ms內。
分組語音網絡中的延遲可分為固定延遲和可變延遲。前者相對容易得到，筆者不作考慮。在計算丟包率時，主要考慮可變延遲。丟包判定等待時限Twait設定的大小在很大程度上影響丟包率計算的準確性，也就是可變延遲的影響，它與語音包的傳輸延遲Ttrf有關，Twait越大等待時限就越長。但不能超過保證語音流連續播放的時間上限Tmax(Tmax一般取250

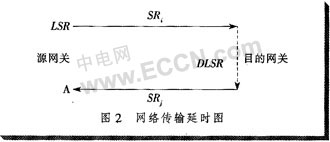

ms)，即：Twait=min(Twait，Tmax)。Ttrf可根據RTCP協議的SR控制包中的NTP(Network Time Protoco1)時間戳計算得到，見圖2。
根據RTP頭中的sequence number域，可以在接收端很輕易地發現包丟失，為丟包修復奠定基礎。在實際使用中發現，絕大多數丟包是單個丟包，兩個或兩個以上包丟失的比例較小。針對單個包的丟失，傳統的丟包處理方法有兩種：一種方法是重發，但在傳輸語音數據時，重發將引起播放質量下降，出現無法識別的話音或回音現象;另一種方法是忽略，這同樣會影響播放質量。更好的方案是使用拆分法優化丟包損失。拆分法的基本思想是：在發送端把原來要打入一個RTP包的話音數據按照采樣間隔分成兩塊，然后采用相同的壓縮算法分別壓縮、打入RTP包，并標記相同的時印進行傳輸。在接收方執行相反的過程，把解壓縮后的數據采樣、合并、回放。

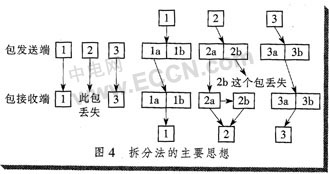

如果某個RTP包在傳輸過程中丟失，那么丟失的只是原數據包按采樣間隔的一半信息，接收端可以用接受到的另一半信息，利用插值等方法恢復出原話音包的大部分信息，從而使話音質量不至于下降太多。拆分法的主要思想如圖4所示。
4 結束語
對音頻數據的實時傳輸問題進行了詳細分析，在分析RTP協議的基礎上，探討了基于RTP協議的QoS動態監測的一些方法，并提出了解決在流媒體中存在的語音實時傳輸質量保證的策略。避免語音通信實時性差的缺點，減小了網絡延時使抖動的影響減低，改善了語音傳輸效果。目前，IP電話用戶數每年正以239%的速度增長。下一步將以此為依據設計出基于RTP的一個應用模型，進行深層開發研究。
