NGN+IP PBX多業務網絡方案探討

2005/09/16

引言

　　隨著IP技術及其應用的廣泛普及，目前眾多企業都開始邁向VoIP，通過采用新的業務和應用，以達到提高生產效率和降低通信成本的目的，近幾年出現的IP PBX技術，就是企業專網VoIP市場的代表。 在企業VoIP市場日益興旺的同時，運營商的NGN VoIP技術也在短短的幾年時間在全國開展起來。由于其先進的開放理念，以軟交換為核心的NGN技術一出現，就受到了全球運營商、設備供應商和軟件開發商的高度重視，一些新的業務不斷出現。該網絡體系基于包交換數據網絡，直接面向多業務融合，業務提供滿足綜合化、個性化、開放性等要求，技術體系上滿足層次化、標準化、開放性，代表了網絡發展的方向。

　　采用NGN+IP PBX的解決方案，可以增強IP PBX組網和業務通信能力，同時也為NGN增加了一種接入手段，便于運營商向企業提供托管服務，易于和企業建立合作伙伴關系。因此，用NGN整合現有的IP PBX，對企業和運營商來說是雙贏的選擇。

　　為了更好地滿足客戶對通信新業務需求，在量身訂造NGN+IP PBX方案時， 主要考慮以下因素：

　　1)業當前網絡狀況、業務需求和網絡接入形式；

　　2)考察系統對于企業的OA系統的綜合,比如是否支持語音郵件；

　　3)與傳統的PSTN電話網絡互通；

　　4)對工業標準的支持情況；

　　5)結合NGN和IP PBX各自的技術優勢和特點。

NGN相關技術

　　NGN 技術是一種面向運營商電信級的VoIP技術，NGN系統利用軟交換在把信令控制與媒體傳輸分離的同時，把業務提供與交換平臺分離，實現了傳輸、控制、業務相對獨立的VoIP技術，由于其層次清晰，NGN技術一出現，就受到運營商的高度推崇。NGN由于其業務提供的靈活性，也越來越多地被廣大用戶所接受。

　　NGN是集話音、數據、傳真和視頻業務于一體的全新的網絡。采用開放式業務架構，利用多種寬帶能力和QoS保證的傳送技術，提供有服務質量保障的電信業務，業務和呼叫控制完全分離、呼叫控制和承載完全分離，業務獨立于網絡，NGN使用戶通過IP終端可以自由接入到不同的業務提供商。NGN覆蓋固定和移動網絡，從網絡上看，包括業務、控制、承載和接入層四個層面。

NGN具備的主要優勢如下：

　　1)一站式多媒體業務

　　NGN融合了語音、數據、多媒體業務，為用戶提供了一套整合的解決方案,使用戶享受到豐富的多媒體增值業務和個性化服務，提高用戶的信息溝通效率。

　　2)豐富的業務，易于管理

　　由于NGN采用開放式體系架構，媒體網關控制器和業務層設備之間的協議采用標準Parlay協議接口，為第三方開放業務接口，便于集成和開發新的業務。同時 用戶能夠通過多種手段對業務進行管理，如：提供WEB的業務管理界面、用戶業務的自我定制等，方便用戶自己管理自己的業務。

　　3)NGN支持多種接入手段

　　用戶能通過多種類型的終端使用NGN新業務，如IAD、AG、IP話機、可視電話、計算機以及其他多媒體網絡終端等，使用更方便，投資更節省。

IP PBX技術

　　IP PBX 是一種PBX的革新技術，利用VoIP的技術模擬PBX的功能，實現了語音技術與數據網絡的融合。IP PBX 通常采用IP 協議接口實現IP 電話間信令和媒體流的互通，IP PBX可取代部分集團電話系統。IP PBX按照操作平臺有兩種常見的選擇，一種是采用專用操作系統，系統包含在一個簡單的機箱內，這種結構的特點是穩定性好，故障率低，但在終端用戶分布廣時系統的擴展性受到考驗。另外一種是基于Windows 平臺，系統擴展性好，界面友好，但這種系統穩定性差，解決系統可靠性的方法是采用備份技術，即利用互為備份的兩個IP PBX來工作。IP PBX按照接入的終端類型也可以分成兩類，一類產品是直接通過局域網利用IP電話接到桌面；另一類產品除了可以連接IP電話外，也可以直接連接傳統的模擬電話或數字電話。

　　IP PBX為企業帶來了很大方便，近年來市場上出現了很多產品，也得到很多應用，但由于各種產品并非完全按照標準，在互通上還有一定的問題，而且在業務提供接口上還沒有公認標準，支持的第三方廠家及業務不多，同時由于系統在設計上大多只局限于模擬PBX的功能集，系統在擴展性上也并不是太好，不能做到少節點多功能的系統規模，往往為了實現跨地區的大型企業內部電話互通，不得不建立有復雜呼叫路由的多套系統，管理起來非常復雜。NGN這項技術近年來在廠商、運營商、應用開發商的推動下，逐漸成熟，我們可以從NGN面向運營商的豐富的功能集中提取NGN多媒體、多業務方面的優勢，結合企業現有的IP PBX 中豐富的集團電話業務優勢，為企業定制出一種適合企業的NGN+IP PBX解決方案，不失為一種極佳的企業解決方案。

NGN+IP PBX網絡架構

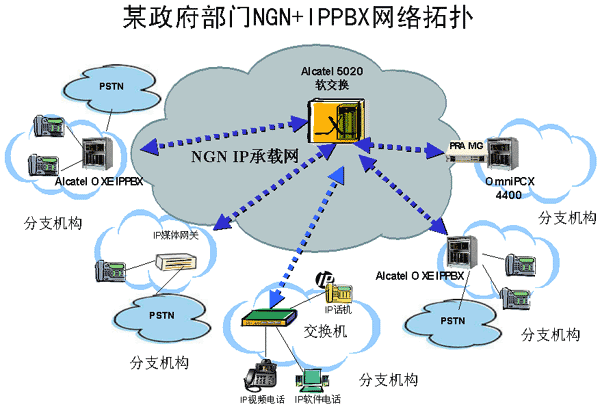

　　上海貝爾阿爾卡特提出的用NGN整合IP PBX的解決方案，在政府、郵政、酒店、跨國企業等領域得到了很多成功的應用，下面以國家政府某部門的部署方案為例來詳細介紹NGN+IP PBX解決方案。

　　NGN+IP PBX 網絡架構可以采用邏輯上為星型的體系架構，IP PBX以綜合媒體網關的方式，采用H.323或SIP協議接入到NGN網絡中。

　　在核心機房部署A5020 軟交換系統，在企業的分支機構可以利用現有的不同規格的IP PBX，IP PBX采用OmniPCX Enterprise (OXE) 系統，IP PBX 和NGN系統為分支機構的辦公人員提供各種業務接入手段，包括IAD、IP電話、模擬電話、數字電話、視頻電話等， 各種電話終端、軟交換及IP PBX分別通過企業的IP網絡互聯。IP PBX通過IP以太網接口接入分支機構的局域網，企業的跨接所有辦公地點和分支機構的IP承載網絡為各種語音、視頻業務提供滿足QoS要求的服務質量保證。IP PBX 可以提供通到PSTN網絡的E1/PRI或模擬中繼，以提供企業到PSTN網絡的直達路由出口，或者作為VoIP的備份。網絡架構如下：


　　1.選用A5020 系統作為軟交換平臺，A5020可以提供的業務應用包括IP Phone、通過網關的電話接入、長途電話旁路以及多種應用業務。該設備能支持多種呼叫控制協議（ H.323 , SIP, MGCP，MEGACO/H.248等），同時也支持向第三方應用服務器開放的API以及與傳統智能網系統的接口。

　　2.選用OmniPCX Enterprise （簡稱OXE）作為IP PBX,Alactel OXE提供豐富的企業電話應用，其中包括各種移動通話服務，家庭辦公服務,酒店管理功能，其完備的功能從OmniPCX 4400長期和豐富的經驗中汲取而來，同時通過阿爾卡特應用合作計劃（AAPP）提供豐富的開放接口實現第三方應用程序的集成。

　　3.所有IP PBX 的PSTN 公網中繼線都可以作雙向（出局、入局均可）或單向通話的選擇，并可以供全網的所有分機使用。比如，北京的分機用戶利用上海的公網中繼線呼叫上海的公網用戶，同時節省了長途話費。

　　4.系統內配置中文語音提示和音樂等待。IP PBX OXE交換機具有許多普通常用的功能和增值功能。辦公人員可以在語音指導下操作實現各種系統功能，讓辦公人員通過語音提示提高辦公效率。并且，當電話在系統內轉接或被保持時，交換機將向電話分機播放背景音樂。

　　5.企業電話業務接入手段可以采用IP電話、模擬電話、數字電話、視頻電話、軟電話、IAD等終端。

　　6.NGN+IP PBX解決方案支持靈活的號碼設定功能，包括全網等位、不等位編號。在整個企業IP語音網內部，可能有IP PBX交換機內的分機用戶,IP網絡上的IP話機或PC軟電話，所有分機可以統一編號，且通信均可以采用一次撥號,內部分機的統一編號，可以采用4位或5位分機號；也可以采用長途區號＋本地分機號的方式。

　　7.路由可靠性設計

　　不同分支機構的IP PBX用戶互訪，或者IP PBX用戶和NGN IP終端用戶之間通過軟交換進行信令轉接，對于IP PBX用戶呼叫企業的IP電話用戶，由IP PBX進行路由轉接，把到IP電話的路由指向軟交換系統，如果IP電話用戶呼叫IP PBX用戶，由軟交換進行路由轉接，把到IP PBX的用戶直接路由到IP PBX。

　�。�1）NGN系統可以配置智能自動路由選擇軟件（ARS），根據IP PBX 系統的呼叫負載能力，PSTN出口情況，不但可以實時選擇最佳網絡呼叫路由，還可以根據話費費率高低選擇最廉路由。

　　（2）IP PBX 的出局PSTN鏈路除提供本地的PSTN市話出口外，也為企業內兩個分支機構之間的VoIP 流量提供備份作用，一旦發生IP網絡故障，IP PBX及NGN系統會自動把話路路由到PSTN，而不會影響正常的通信，IP PBX是一種高可靠的接入方式。

　　（3）IP語音通道限制可以定義一條OXE IP PBX 在IP中繼方向上的語音通道數量，當IP中繼全忙時，根據用戶權限，可通過其他網絡溢出。

　�。�4）OXE IP PBX可以提供“IP質量監視”業務；當質量低于給定值時，可自動重路由至備份鏈路，例如公共PSTN。當質量再增長時，新的呼叫將重新路由至IP網絡�？梢愿鶕煌脩艉艚械燃墝P質量劃分為不同等級。

IP PBX+NGN解決方案的業務能力

　　IP PBX+NGN解決方案除提供給企業用戶所有傳統的C4/C5和PBX業務外，還提供豐富的新業務和應用，其特色業務如下：

　　1.統一消息業務

　　OmniTouch 統一通信（Unified Communication）應用套件，簡稱為OTUC，是一套完整的基于IP的軟件應用系列,為企業提供統一消息業務。提供的功能包括：記錄和收聽語音留言,把語音留言轉換為電子郵件；使用話機，通過文本轉換語音機制實現自動識別電子郵件語言來收聽電子郵件；在遠端傳真機上打印電子郵件和傳真；回叫電子郵件發送者；管理語音留言（保存、刪除、回復、轉發）。使用任何一種電話終端，都可以使用vxML統一信息平臺應用程序獲取語音留言、傳真和電子郵件,語音留言被直接儲存在現有的電子郵件服務器的收件箱里。

　　2.軟電話業務My Phone

　　“My Phone”代表了新一代的通信應用程序，簡便快捷的將電話功能結合到PC工作流程中。用戶可以通過阿爾卡特的軟電話，增強其個人PC的功能，從而提高工作效率，這些功能包括：按姓名呼叫；公司通信號簿；DECT/PWT話機的移動功能；話機管理，以及將語音、傳真和電子郵件集成的統一信息平臺功能。而且該軟件完全向其他現代商務應用（通過TAPI, MAPI LDAP）和已有應用軟件（通過DDE, OLE, Active X）開放。這種媒體綁定功能在增加辦公效率方面向前邁出了一大步。例如，實現與Lotus Notes、 Outlook、 NetMeeting的集成，可以實現直接呼叫、屏幕自動彈出功能以及更新個人通信號簿功能，等等。

　　3.個人通信助理業務

　　能夠使用任何終端定義并激活路由規則來轉移，并顯示呼叫的日期時間、識別主叫方和會議安排（使用Outlook或Lotus Notes）。例如可以建立路由規則，把在7.00 pm至9.00 pm發送來的重要客戶的呼叫轉移到移動電話，同時將其他呼叫轉移到語音信箱。

　　個人信息管理PIM幫助您進入并管理您的日程安排、會議計劃、工作列表、個人聯系簿以及公司目錄號簿（LDAP、應用中的目錄服務器）。

　　4.一號通業務

　　該業務可以整合用戶的各種通信終端，并根據每個用戶的自身需求個性化設置呼叫路由。并且可以根據用戶的要求在同一時刻對普通/VIP呼叫采用不同的呼叫路由機制。它還允許篩選呼叫和路由呼叫。例如，在拜訪客戶時，可以定義允許哪些呼叫中斷談話（緊急、VIP、家庭），或者將哪些呼叫轉接到手機、公司電話、家電話或語音郵件。

　　5.呼叫中心業務

　　呼叫中心又稱為客服中心，是一組座席或企業的業務代表集中進行來電處理和發出呼叫與用戶聯系的系統。一個成功的呼叫中心應該能為企業的用戶提供優質，滿意的服務。系統中，無需其他專門的設備，可以利用NGN的業務服務器為企業提供呼叫中心平臺。

　　6.基本視頻業務

　　用戶可以采用會議室終端等專用的視頻終端接入網絡，也可以采用IP可視電話，提供點對點的可視電話業務。

　　7.多媒體視頻會議業務

　　上海貝爾阿爾卡特視頻會議借助寬帶接入網絡，使運營商能夠輕松為用戶提供語音、圖象、數據等信息進行遠距離傳輸的多媒體業務。企業用戶不用再投入高昂的費用來建設專用的視頻會議系統，只需配備終端設備，通過Web門戶，建立音頻或視頻的會議電話。視頻會議業務服務器會通過Email等方式通知與會者參加會議，在會議開始的時候與會者將收到應用發起的參加會議邀請，從而通過普通電話、IP電話、視頻終端和計算機等終端參加會議。多媒體視頻會議提供會議管理功能，管理者可刪除參會者、隔離參會者、管理視頻象限等。與傳統的會議電視業務相比，上海貝爾阿爾卡特提供的多媒體視頻會議大大降低了系統的網絡投資成本和終端成本。

NGN + IP PBX方案特點

　　NGN+IP PBX的解決方案把NGN的強大優勢引入到企業環境當中，為企業提供了一個強大的和統一的IP電話平臺。NGN+IP PBX解決方案主要優勢有：

　　1.保留用戶電話使用傳統PBX的習慣，當呼叫發生在多個IP PBX之間，如從一個分支機構到另一個分支機構時，使用NGN系統進行信令的交互；

　　2.IP PBX由于具有其天然的PSTN中繼接口，可以為分支機構提供 本地出口，同時起到IP鏈路的備份作用；

　　3.IP PBX用戶除享受IP PBX本身提供的功能外，還可享受NGN系統提供的一些新功能和業務；

　　4.統一的增值業務平臺，可以利用NGN系統開放的業務接口，方便引入新的業務，如統一消息平臺，呼叫中心平臺，聯系中心，語音信箱等新的業務；

　　5.根據以后企業的發展，可以便捷地引入新的NGN業務和擴充容量。

　　可以說，NGN+IPBX的方案的顯具優勢，與此同時,上海貝爾阿爾卡特愿與中國的運營商和企業結成重要合作伙伴，共同把握網絡發展的趨勢，用技術創新和業務創新的戰略來為企業的持續發展，創造優秀的網絡環境和業務環境，從而進一步提升企業形象和核心競爭力。讓我們攜手并肩共同面對新的機遇和挑戰!”
